概述：

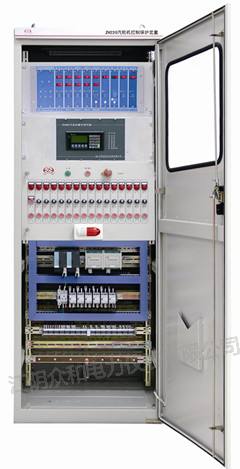

   ZH220汽輪機控制保護裝置是為汽輪機發電機組正常運行配備的安全可靠的控制保護裝置。本裝置是汽輪機電液控制、緊急跳閘系統和旋轉機械監視保護儀表的融合，不僅可以對機組的轉速、功率和壓力進行調節與控制，當發生某種可導致機組嚴重?fù)p害的情況時，使機組自動跳閘停機，保護機組的安全。

主要功能：
   ■自動調節控制功能：升速、自動同期、并網帶初負荷、閥控方式、功控方式、壓控方式、一次調頻，CCS方式（可選）；

   ■限制控制功能：負荷限制、主汽壓力低限制，OPC控制；

   ■試驗控制功能：假并網試驗、超速試驗、閥門嚴密性試驗，摩擦檢查試驗；

   ■保護控制功能：系統狀態監視、超速保護、ETS跳閘保護功能，旋轉機械監視保護功能；

   ■ETS跳閘保護功能：汽輪機超速保護功能、軸向位移大保護功能、潤滑油壓低保護功能、凝汽器真空低保護功能、軸承回油溫度保護功能、推力軸承回油溫度保護功能、脹差大保護功能、發電機主保護、MFT（鍋爐保護信號）、手動停機功能。

   ■旋轉機械監視保護功能：軸瓦振動監測保護、軸振動監測保護、軸向位移監測保護、脹差監測保護、轉速/零轉速/危急遮斷監測保護、偏心監測保護、熱膨脹監測保護、閥位（油動機）行程監測保護、油箱油位監測保護、溫度監測保護（熱電偶）、溫度監測保護（熱電阻）、雙通道通用顯示、四通道鍵相器、三取二報警、三取二超速監視保護。

主要特點：

   ●系統不需要修改硬件，即可通過操作員站現場組態，方便靈活實現各種控制邏輯；

   ●雙電源工作，無擾切換，穩定性好；

   ●重要信號可冗余設計，也可以三取二表決；

   ●帶保護的投切開關，既方便操作，又能防止運行中保護被隨意退出；

   ●獨立于PLC的急停功能，在任何情況下都能實現緊急停機；

   ●自診斷功能，消除潛在的安全隱患；

   ●首出指示判別，方便用戶分析原因；

   ●可在線試驗；

   ●控制組態、擴展靈活方便、靈活，可以實現汽輪機的高穩定性和高實時性控制；

   ●具有現場監視和遠程監視雙重功能，現場采用數字顯示，遠程可與工業控制計算機通信連接；

   ●用本公司提供的數據采集和管理軟件，可以顯示各種監視畫面（測點圖、趨勢圖、相關圖、報警狀態圖、歷史曲線圖等），進行數據處理和數據分析以及打印各種報表等。
