電能計量監測管理系統
一 系統總體介紹
電能計量監管系統是一套集智能表計、通訊網絡、計算機技術于一體化的高科技智能用電信息采集系統，主要針對高校教學辦公、企業生產運營和商鋪租賃管理等電能進行精確計量、規范分類統計，明晰用能情況，考核用能指標，監測能耗異常，進行節能改造。系統基于B/S模式開發，采用工業界普遍采用的實時通信與數據采集技術，結合后臺大型分布式數據庫，通過Web發布的形式，使用電單位各級管理人員不管身處何時何地，都可以輕松對本地單位各部門的用電情況進行監控與管理。
1.1系統架構

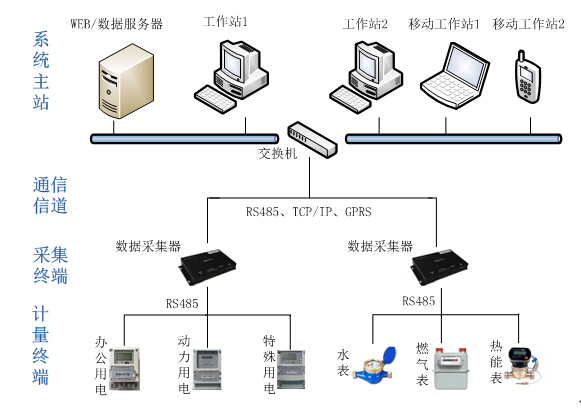

高校、企業、商鋪綜合體等屬于大型公共建筑，按國家大型公建的能耗監測規范，用電一般分為：辦公用電、動力用電、特殊用電(電梯等)。電能計量監測管理系統主要由系統終端表計、數據采集器、通信信道及系統主站四部分組成，如下圖所示：
1.2系統特色
（1）遠程抄表
可遠程自動抄表，獲取滿足計費出賬所需要的全部用電計量數據。
（2）預購電控制和管理
用戶可下發預購電信息、查詢剩余電量、預購電信息提示、用電控制（跳閘、合閘）等。系統具有負荷開關控制基本功能，為實現預購電管理和催收電費提供有效的技術手段。
（3）客戶增值服務
通過網上發布、短信平臺、終端信息提示等多種方式向用戶發布用電、繳費等信息。
（4）用電檢查和計量管理
實時監測電能表運行情況和計量異常事件，異常用電情況的及時判斷和告警，提供事件處理數據依據，并對電能表進行全壽命周期管理。
（5）用電信息綜合分析
系統對用電負荷、電量等用電信息完整采集，并以曲線圖、柱狀圖等多種方式為用戶提供用電綜合分析數據。
（6）配變運行管理
系統對配變負載率、功率因數、電壓合格率等信息采集，為配變運行管理和電能質量統計工作提供了技術保障。
1.3系統主站
1.3.1 主站架構

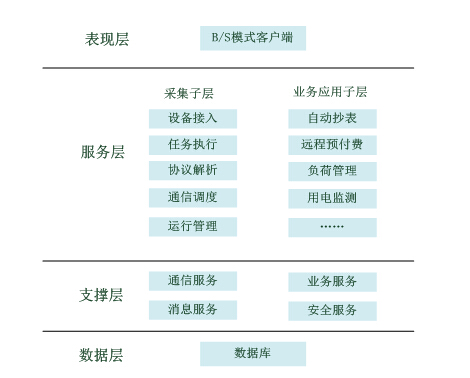

主站架構分為數據層、支撐層、業務層和表現層，如下圖所示：

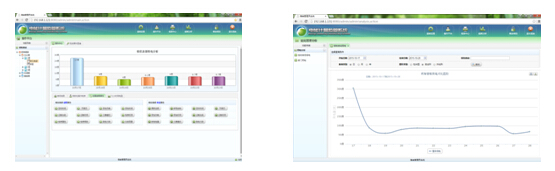

1.3.2 主站界面
二、配套硬件設備
2.1 數據采集器
ZHCJ131型數據采集器采用ARM開發平臺，系統運行速度快，整機長期穩定工作；體積小重量輕，外形美觀；無節點地址，系統只輸入表號即可；下行通過RS485通道自動抄收智能電表數據，上行通過RS485、以太網（TCP\IP）、GPRS傳輸數據；可根據客戶要求，支持DL/T645-1997、DL/T645-2007多功能電能表通信規約，以及Modbus、自定義等多種通信協議。主要技術規格如下圖所示：
|
型號
|
ZHCJ131-Ⅰ
|
ZHCJ131-Ⅱ
|
ZHCJ131-Ⅲ
|
|
額定電壓
|
220V
|
220V
|
220V
|
|
頻率
|
50Hz
|
50Hz
|
50Hz
|
|
下行通道
|
RS-485
|
RS-485
|
RS-485
|
|
上行通道
|
RS-485
|
RS-485、TCP/IP
|
GPRS
|
|
功耗
|
≤2W 10VA
|
≤2W 10VA
|
≤2W 10VA
|
|
時鐘誤差
|
≤0.5s/d(25℃)
|
≤0.5s/d(25℃)
|
≤0.5s/d(25℃)
|
|
環境溫度
|
-25℃～55℃
|
-25℃～55℃
|
-25℃～55℃
|
|
環境濕度
|
＜85%rh，無結露
|
＜85%rh，無結露
|
＜85%rh，無結露
|

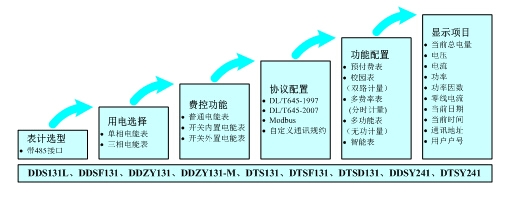

2.2 計量表計
計量準確度高：全電子式設計，采用進口專用計量芯片，具有精度高、靈敏度高、可靠性好、寬范圍、低功耗、重量輕等特點；長壽命：采用SMT 技術，選用知名品牌、長壽命元器件，精度不受頻率、溫度、電壓、高次諧波影響，安裝位置任意，整機出廠后無需調整；具備RS485 接口通信功能；通訊協議符合《DL/T645-2007 多功能電能表通訊規約》；還可根據客戶要求提供符合《DL/T645-1997 多功能電能表通訊規約》、Modbus等多種協議的表計。
|
